渦旋式真空泵是新一代的無油機械泵,由渦旋式壓縮機演變而來。
作為一種高新科技產品,渦旋式真空泵在設計、制作方面都擁有非常高的技術含量。產品本身具有結構簡單、密封性好、極限真空度高等特點;在應用方面,具有運行成本低、工作壽命長、可靠性好、噪音低等顯著特點。在無油清潔應用領域有著不可比擬的優勢,因此受到市場的高度推崇。
●工作原理
渦旋式真空泵的工作腔是由一對型線共軛的渦旋盤副嚙合安裝組成。渦旋盤就是在盤面開有一個或幾個漸開線螺旋槽的渦旋型盤狀結構體。一個靜渦旋盤與一個動渦旋盤相互交錯組裝在一起,動、靜盤之間由防自轉機構保證180°相位差,這樣組成的一對渦旋盤副構成了無油渦旋真空泵的抽氣機構。
靜渦旋盤與動渦旋盤彼此之間在幾條直線( 在橫截面上是幾個點) 上接觸形成幾對月牙形封閉腔,動渦旋盤在曲軸的驅動下繞靜渦旋盤的渦旋體中心運動,接觸點沿渦旋曲面移動實現吸氣、壓縮與排氣。
在電機的帶動下,曲軸每轉一圈,就有一組新的月牙封閉腔形成,從而實現渦旋真空泵的吸氣、壓縮、排氣循環,對被抽氣體形成包容和強制輸送。
●應用領域
在化工、制藥、半導體、食品包裝、生物制品、質譜分析、電子顯微鏡、表面分析、科研、實驗室、氣體回收等領域有廣泛應用。

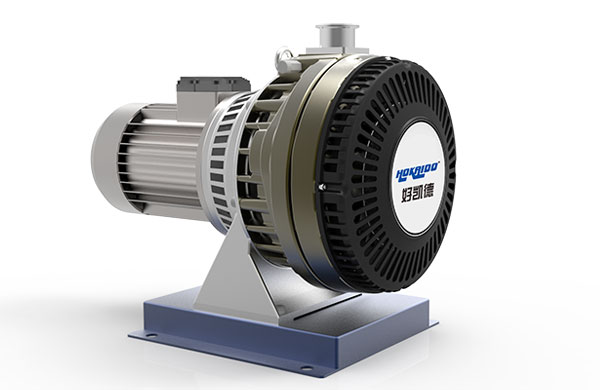

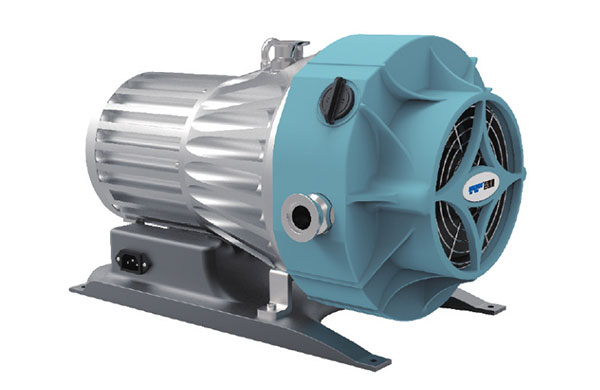

RGP系列渦旋式真空泵是好凱德針對國內外市場下游應用特點而推出的性能卓越、價格競爭優勢明顯的渦旋泵,了解更多,請聯系好凱德。
